電吉他線路魔改 (上)- 單拾音器噪音解決方案(Dummy Pickup Coil) 虛擬拾音器線圈

        這次燕子接受老友的委託整理他使用多年的雜牌Strat ，並且同意燕子可以在吉他上做各種不同的實驗。這把老琴最主要的問題是它的雜音，這把HSS拾音器的吉他在2、4、5檔沒有雜音，其他1、3檔都有巨大的雜音，這明顯是單線圈拾音器特有的60Hz交流電雜訊。



另外吉他上的小雙拾音器的聲音與其它兩個拾音器相當不搭，所以預計將原有的拾音器換回去。燕子並不打算糾結在這小雙拾音器上，直接換回原本單線圈拾音器。(沒有難度😁)



--------------------------------------------------------

這次的重點主要是解決吉他拾音器的雜音，燕子預計使用虛擬拾音器線圈(Dummy Pickup Coil)的方法 消除單線圈拾音器的雜音。據說Stevie Ray Vaughan 的1962 Strat  First Wife (Number One)也有安裝虛擬線圈(Dummy Coil)。

虛擬拾音器線圈(Dummy Pickup Coil)的做法是將單線圈拾音器與反向纏繞的線圈相連，虛擬線圈產生反向的磁場讓它們之間的磁極相反來抵消掉電流所產生的噪音。這將消除大部分單線圈拾音器相關的60 Hz嗡嗡聲，但是此過程也會丟失少量的高頻信號。就像是個雙線圈拾音器（Humbucker），只是虛擬線圈並沒有參與拾音。

首先線圈取得最簡單的方式是直接使用拾音器的線圈，線圈直流電阻應為吉他的真實磁性單線圈的 50% 至 80% 左右以減少過多的高頻信號的丟失。為了取得較少直流電阻的線圈，燕子使用雙線圈拾音器中的單一個拾音器並將磁柱卸下。

量測虛擬線圈的直流電阻為5.2K，故適用於直流電阻為6.5K~10.4K的單線圈拾音器。一般低輸出功率拾音器直流電阻約6.5K左右，想不到這把吉他上的拾音器直流電阻竟只有4.5K😓!?

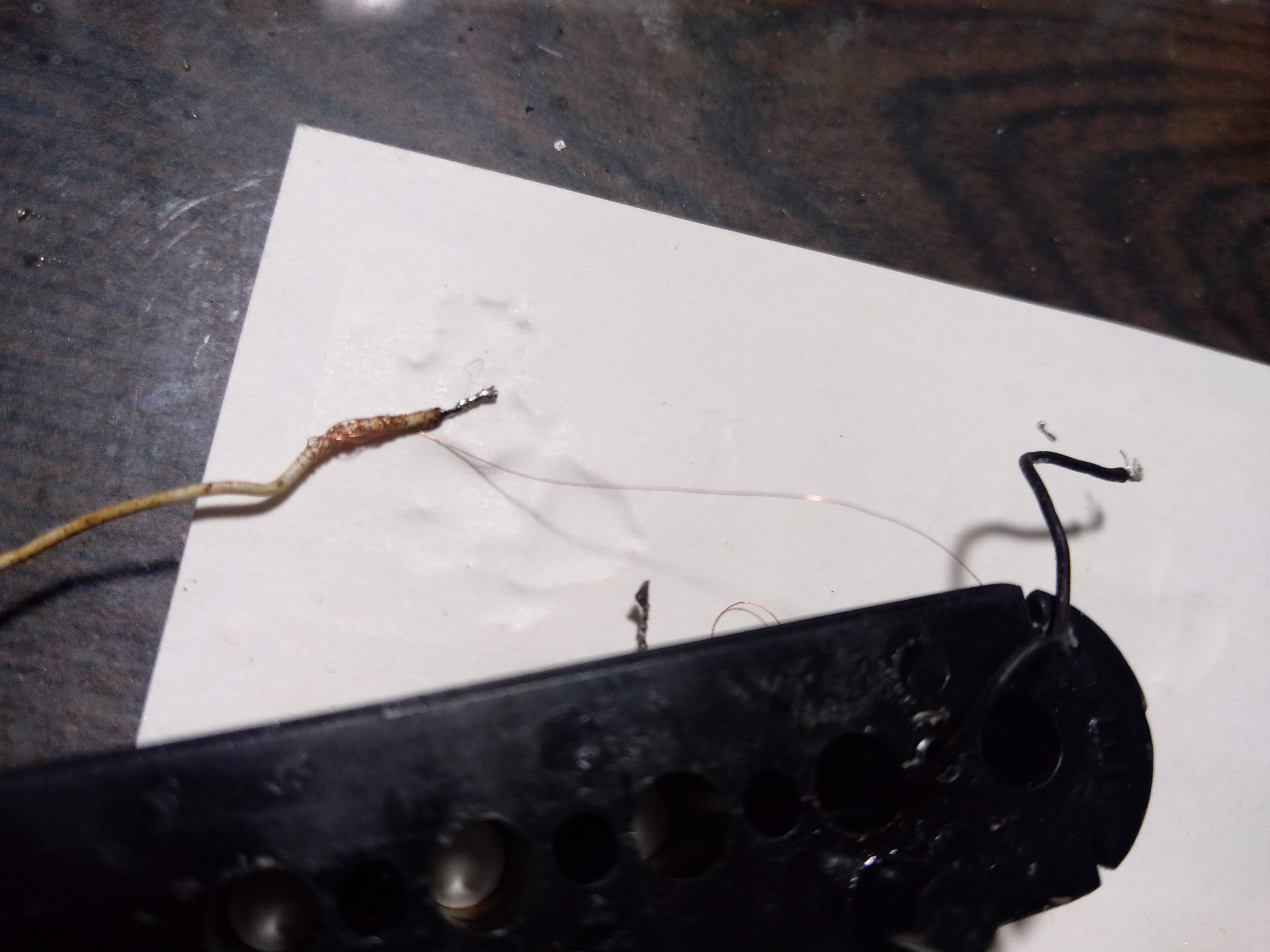

這下沒辦法了只好拆線圈了😕。大約將線圈拆下了1/3後量測它的直流電阻，線圈的電阻值降到3.4K終於可以與吉他上的拾音器匹配了。



燕子用束帶將線圈電線固定，這是一個防拉扯的小技巧。並用電火布將虛擬“拾音器”線圈外觀包裹以保護與絕緣。

連接虛擬線圈可以與拾音器並聯或串聯連接。串聯會使拾音器輸出功率相加，並聯則會使拾音器輸出功率相除。吉他上的拾音器輸出功率實在偏小，所以燕子的首選連接方式是將拾音器與虛擬線圈串聯。

通用的 Strat中間的單線圈拾音器帶有 RWRP （反向繞線反向磁極），中間拾音器線圈反向纏繞設計所以2檔和4檔沒有噪音。另外中段的 Pickup一般很少單獨使用，所以燕子試了幾種電路配線最後只針對1、5檔用虛擬線圈抵消噪音。

連接虛擬線圈最重要的是拾音器線圈和虛擬線圈的繞線方向，如果連接上虛擬線圈還有噪音就將其反接。吉他護板上原本留有一個搖頭開關，被燕子用來當作虛擬線圈的啟動開關。最後附上簡化後的配線圖，以下內容需理解電路原理燕子在此就不贅述了。



這個簡單的改裝成本極低，卻對吉他有非常顯著的提升。改裝之前清音空靈甜美，中頻較不突出，總體音色很清晰。改裝之後高頻相對圓潤不失明亮，中頻有肉較為均衡。吉他上的拾音器輸出功率實在是偏小，似乎對虛擬拾音器線圈(Dummy Pickup Coil) 反而更能很好的搭配。抵消雜訊噪音反而卻像是副作用。

虛擬拾音器線圈(Dummy Pickup Coil) 的優點還挺多!搭配大直流電阻的虛擬線圈(Dummy Coil)，產生的啞音還可以模擬P90拾音器。如果覺得加了虛擬線圈後高頻的 feel 怎麼就是不太爽，可以在GAIN開大的時候才啟動Dummy  Coil並微收音量。THOMAS BLUG的簽名琴也裝有Dummy  Coil，似乎就是這樣使用的。
