隧道型重低音喇叭改裝mp3解碼板

隧道型重低音喇叭第一次看到是在逛夜市的時候,對它的音量低音和便攜性感到驚艷,燕子工作的時候有聽廣播的習慣,一邊工作一邊聽音樂聽新聞聽股市聽海枯的聲音😝.正好公司的收音機故障了就在網拍上找找看,5吋6吋8吋10吋12吋廣播藍芽mp3,產品琳瑯滿目功能卻大同小異.看來都是大陸大量製造的機器,在台灣再打上代理商的品牌.最後挑了一個功能齊全又相對便宜的5吋隧道型重低音喇叭. 使用體驗真的相當不錯!5吋喇叭的给人感覺聲音很響亮，隧道型喇叭低音量足有種慾爆發的感觉,藍芽搭配平板筆電用來追劇看片超爽.功能上也相當方便,電源上除了110v交流市電以外還有12v直流DC方便車載使用.燕子是一名肥宅吉他手,這個麥克風插口就很好利用了,除了APP K歌 教學擴音外,燕子還拿它接我的電木吉他!當Clean音箱來用,為了不只是擴音,更多時候是為了它的迴音效果(Reverb).畢竟Reverb是木吉他的周邊之王😂 But!!但是!廣播收聽的體驗就非常糟糕了.轉台完全就像是瞎子摸象,有時候轉個十幾分鐘還沒找到,聽了半天廣告結果是不同的頻道.用遙控器就可以指定第幾台,可是每次搜尋頻道之後台數就有增減,用遙控器也要找半天.而且面板上頻道搜尋鍵在上下選台鍵中間, 選台時一不小心就可能會按到頻道搜尋. 燕子為了這個非常困擾,計畫將它增加一個顯示器,以Arduino配合3個七段顯示器,來顯示電台的頻率.將面板和電路拆下來研究分析.

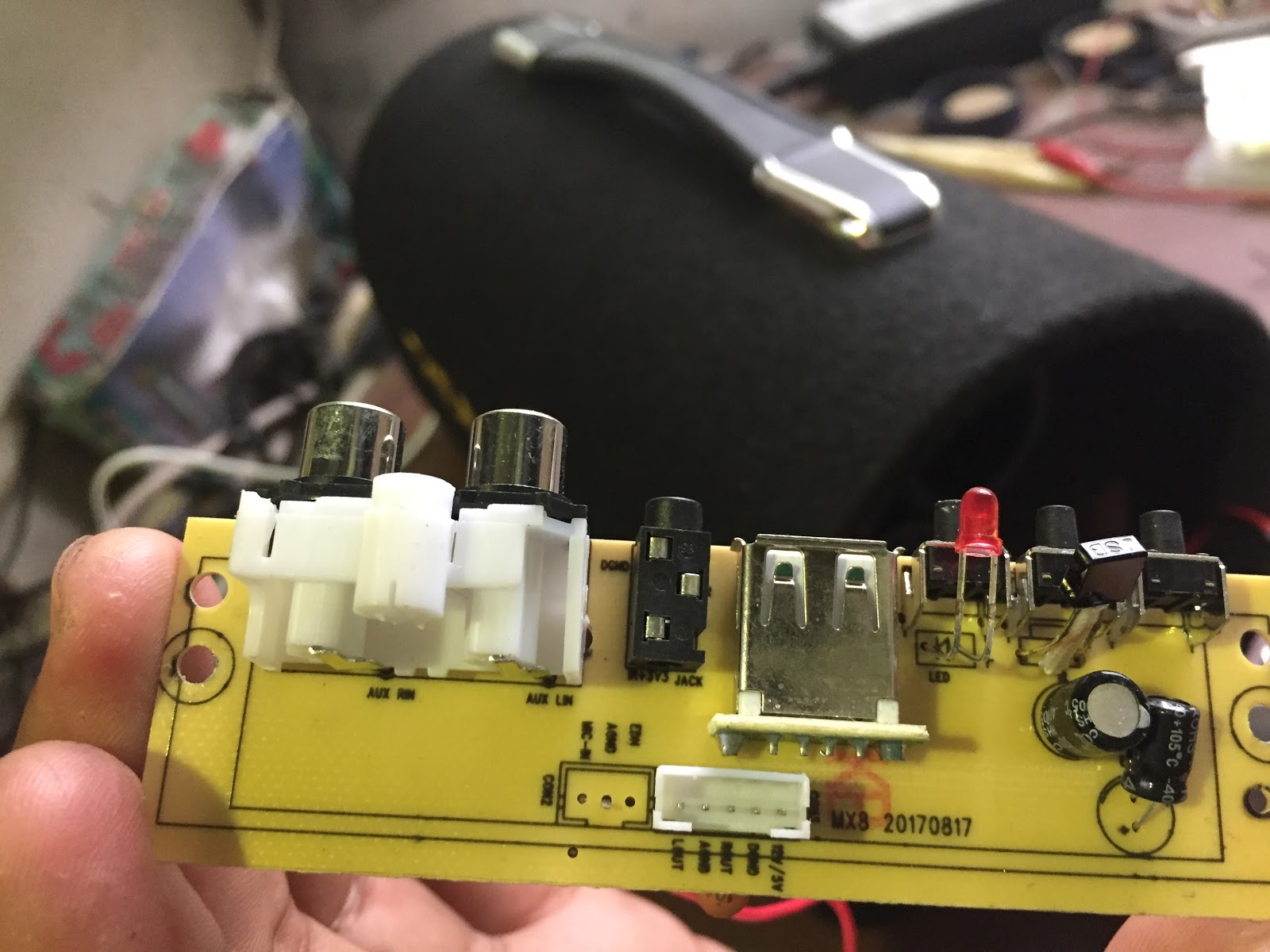

 這是主要的音源和控制電路

 只有一塊單面板,電路相當簡約

 只用了一顆處理器,處理了藍芽USB TF FM MP3解碼和數位控制

 電源部分跟迴聲(Reverb)效果電路

 前極和EQ用了一個4558運放,迴聲(Reverb)用的是PT2399數位IC

後極功放的部分使用兩顆TDA2003A功率約20W

Arduino設計就燕子的程度也只有入門!不過沒有關係,圍繞著Arduino有著非常龐大的社群,許多高手大神熱心的分享文章,包括各種功能的電子電路與程式碼範例 程式庫 書籍等等包羅萬象.有句老話就是說[作品的寬度與深度,完全取決於您的想像力]😀. 結果正在上網找資料研究的時候,看到了這個! 12V音響MP3解碼板 顯示/收音/AUX U盤/TF讀卡播放主板

看來非常符合燕子的要求,google了一下發現國外許多Youtuber用這個mp3解碼板搭配功放跟喇叭製作各式各樣的創意音響,看來不需要自己寫程式了😎.立刻上網拍找找,雅虎露天蝦皮最後只在淘寶上有找到還一大票賣家在賣,看來這個在台灣沒有什麼商機,可是偏偏燕子就是愛折騰😁.馬上淘過來開箱.

 包裝相當的陽春,還是該說它沒有包裝?🙀😵

手機APP控制/面板3.5AUX輸入;USB/TF 播放MP3無損APE/WAV/WMA/FLAC還可以支持文件夾選擇播放；FM AUX 藍芽------------------看起來功能超強,就是不知道大陸製耐不耐用了.

 它有提供5V手機插孔,可以在測試時供電使用.

 兩條排線,紅線黑線是電源正負極,剩下三條白線就是音源的左聲道右聲道跟接地線.

MP3解碼板經過簡單測試QC之後,就可以來進行改裝了.

 全程使用手持砂輪機來切方型孔.

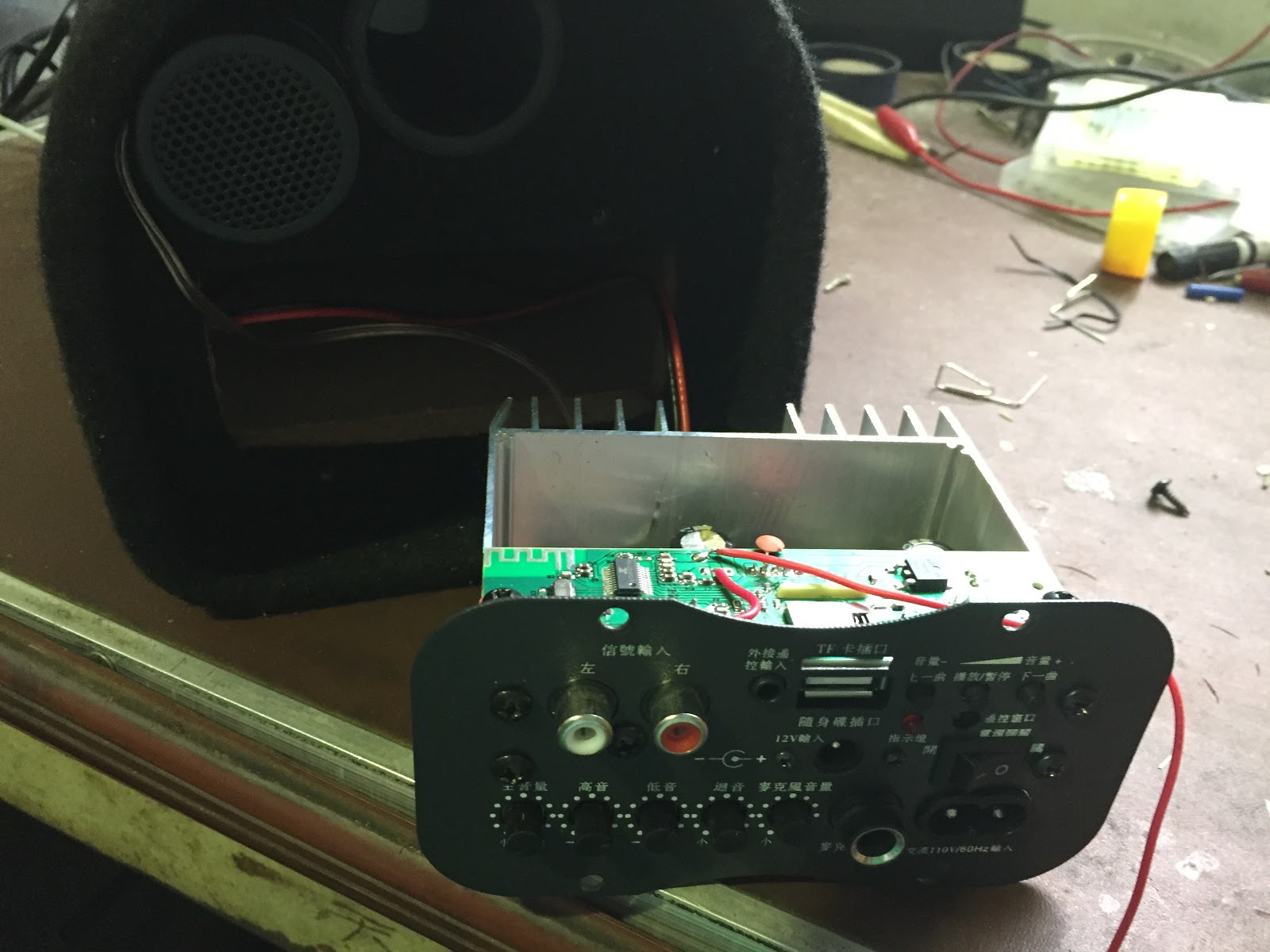

 合體.

檢查密合度.

這時候要將解碼板的螺絲孔做記號,金屬面板就可以鑽孔了.

 先將電源線做連接,注意正負極不可以反接.

 再來是音源線的連接,左右聲道跟接地線.

 FM廣播的天線也要焊接在板子上.

螺絲孔已經鑽好攻牙可以裝機了.但是有兩顆螺絲會頂到解碼板,那就磨一下吧.

 最後將解碼板鎖上就完成了!😙

開機測試.

改機成功.

藍芽無效!!😱

靠!怎麼回事?完全搜尋不到解碼板的藍芽!可是當初裸機測試的時候是正常的?

就目前的狀況來分析,我們暫定解碼板是正常的,那藍芽的訊號去哪了?將解碼板拆下查看,有沒有線路接錯還是有焊點短路的情況.都有正常連接啊!這時候開機測試藍芽訊號竟然出現了!!😒

經過一番除錯之後,發現問題是藍芽訊號被遮蔽住了!前後左右有金屬面板跟鋁製散熱片圍著,上下又有電路板擋著,藍芽天線整個被包在裡面!解決辦法就是將藍芽天線引出來

 在電路板上鑽個0.8mm孔,用一條電線焊接在天線上,把天線延伸出來.

 大功告成!!   訊號滿格!!

舊有的遙控器還可以沿用,只是原來的MODE鍵變成靜音鍵,CH-鍵變成了MODE鍵.😁

隧道型重低音喇叭經過簡單的改裝,已經完全符合燕子的需求!這個MP3解碼板還有很多的潛力可以開發,像手機APP遙控 各種格式的解碼還可以加裝充電電池.看了網路上各個大神的作品,真是讓人腦洞大開,也許燕子也可以來設計一個有個人風格的創意音響😋.
